钛酸钡（BaTiO3）单晶具有优异的光折变性能，具有高的自泵浦相位共轭反射率和二波混频（光放大）效率，在光信息存储方面有巨大的潜在应用前景；同时它也是重要的衬底基片材料。
北京物科光电技术有限公司拥有对BaTiO3单晶十余年的研发经验。为了扩展其光折变效应的工作波段，近年来先后开发出掺铈（Ce）、铑（Rh）等钛酸钡单晶以及多种规格的BaTiO3基片。其中Ce:BaTiO3获有美、中两国发明专利权。
晶体主要参数:
晶体结构
四方Tetragona(4m):13°C<T<132°C a=3.99 ,c=4.04,(at 26°C)
生长方法
TSSG (Top Seeded Solution Growth) 顶部籽晶法
熔点
1612°C
折射率
515nm
633nm
800nm
no
2.4912
2.4160
2.3681
ne
2.4247
2.3630
2.3235
透过波长范围
0.43-6.30 mm
电光系数
rT13=8±2pm/V ? rT33=105±10pm/V ? rT42=1300±100pm/V
自泵浦相位共轭反射率
（0度切）
50 - 70 % for l = 515nm(Ce: BaTiO3)
40 - 60 % (PureBaTiO3) for l = 515nm
50 - 80 % for l = 633nm(Ce: BaTiO3)
40 - 60 % for l = 633nm (PureBaTiO3)
二波混频耦合系数
10-40 cm-1
吸收损失
l: 515nm 633nm 800nm
a: 0.285cm-1 0.108cm-1 0.033cm-1
光折变效应的工作波长
Undoped BTO: for visible
Ce:BTO :480-780nm
Rh:BTO :for 720-1060nm

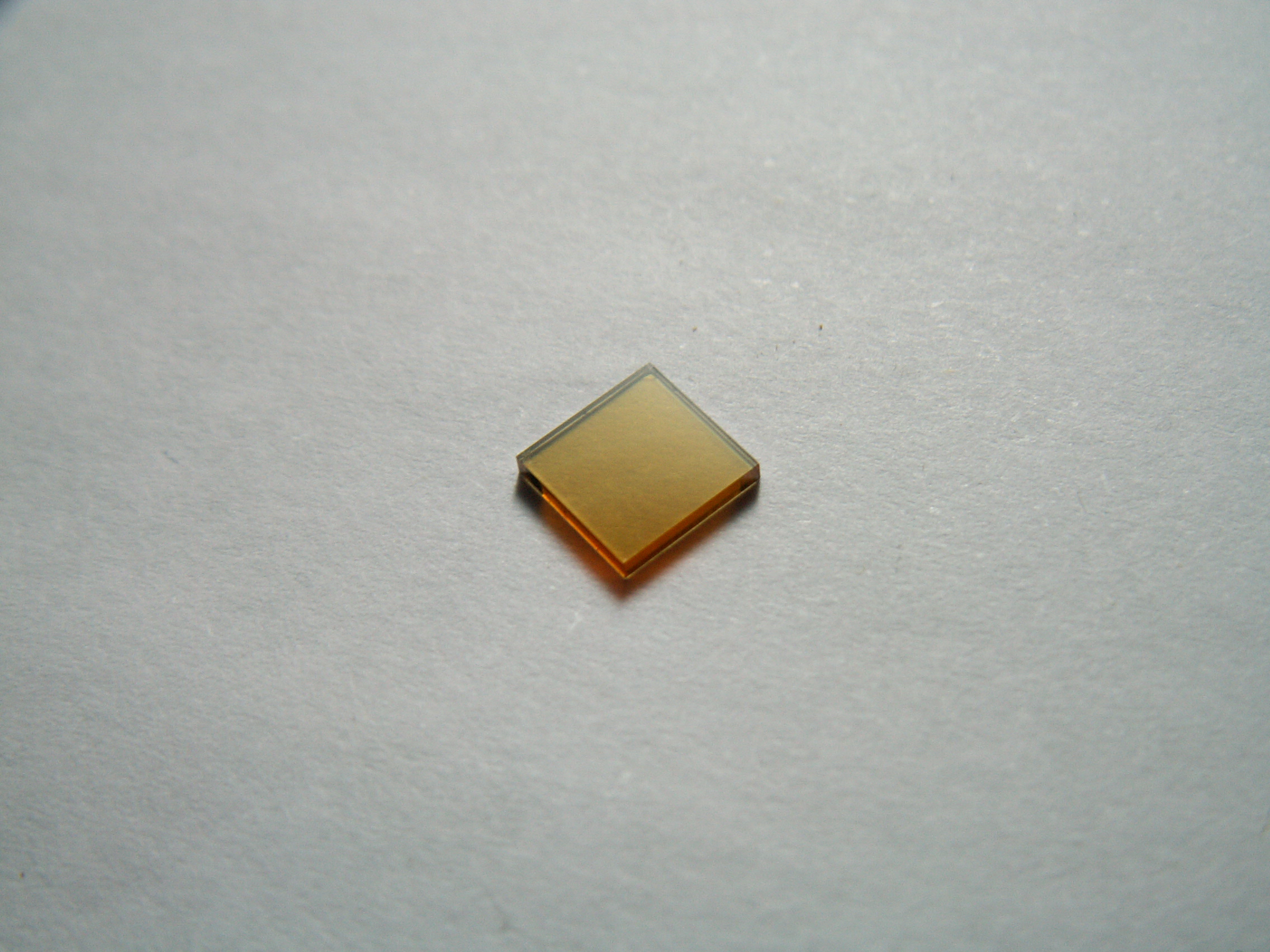

基片规格：
光折变级
3x3x3 mm 2- 4 faces polished & poled
5x5x5 mm 2- 6 faces polished & poled
0°及45°切。
基片级
Size : 5x5x1.0 mm,10x10x1.0 mm or others
Polishing : 1 or 2 faces polished
Poling : Substrates with <100>，<110>，<111> orientations can not be poled； <001> orientation substrate must be poled.
扫描查看手机版网站
